قسمت اول
برنامه atlas در پکیج نرم افزار silvaco قرار دارد و با استفاده از آن می توان ادوات نیمه هادی مثل دیود و ترانزیستور و ادوات نوری مانند لیزر را شبیه سازی کرد و معادلات نیمه هادی حاکم بر آن ها را حل کرد. برای فراخوانی برنامه اطلس در محیط Deck build وارد می شویم و عبارت go atlas را در اولین سطر تایپ می کنیم. بعد از فراخوانی برنامه باید مش بندی قطعه نیمه هادی مورد نظر خود را تعریف کنیم. چون بعد از شبیه سازی ساختار قطعه نیمه هادی معادلات حاکم بر آن در این مش بندی ها و به روش های عددی حل می شوند لذا مش بندی از اهمیت زیادی برخوردار است. شروع مش بندی با دستور mesh ایجاد می شود. به مثال زیر توجه کنید
go atlasmeshx.m loc=0.0 spacing=0.1x.m loc=5 spacing=1

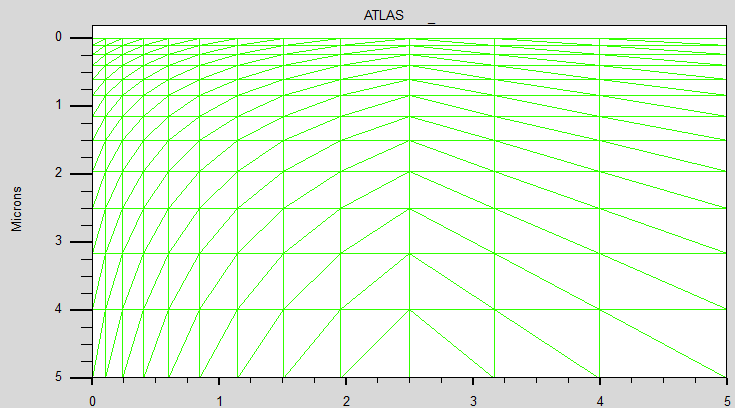

y.m loc=0.0 spaci انجام پروژه با مطلب...ما را در سایت انجام پروژه با مطلب دنبال می کنید
برچسب : ترانزیستور, نویسنده : electrical2020 بازدید : 729
قسمت دوم
تعریف ناحیه ها و نوع ماده های مورد استفاده
به مثال زیر توجه کنید:
region num=1 y.min=0 y.max=5 x.min=0 x.max=5 silicon

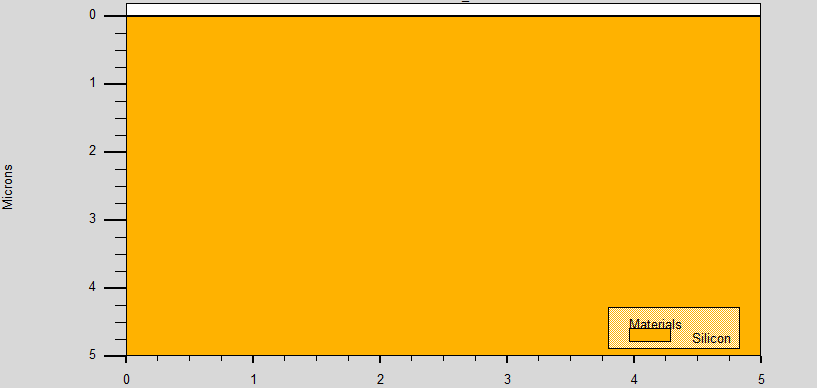

در این عبارت مشخص می شود که ما ناحیه (region) را تعریف می کنیم که شماره اولین ناحیه را num=1 در نظر می گیریم. مختصات ابتدا و انتها برای محور y از صفر تا پنج تعریف می شود و برای محور x نیز از یک تا پنج تعریف می شود. جنس ماده مورد نظر در انتها از نوع سیلیکون انتخاب می شود.
در صورتی که بخواهیم دو ناحیه از دو ماده مختلف تعریف کنیم مثلا از y=0 تا y=3 از جنس سیلیکون و از y=3 تا y=5 از جنس پلی سیلیکون تعریف کنیم از عبارت زیر استفاده می کنیم
region num=1 y.min=0 y.max=3 x.min=0 x.max=5 silicon
region num=2 y.min=3 y.max=5 x.min=0 x.max=5 polysilicon
انجام پروژه با مطلب...ما را در سایت انجام پروژه با مطلب دنبال می کنید
برچسب : ترانزیستور,سیلواکو, نویسنده : electrical2020 بازدید : 395
معرفی Tony Plot
برنامه tony plot که در پکیج سیلواکو قرار دارد در واقع همان محیطی است که شکل ظاهری قطعه شبیه سازی شده نمایش داده می شود.آیکون برنامه tony plot به شکل زیر می باشد:

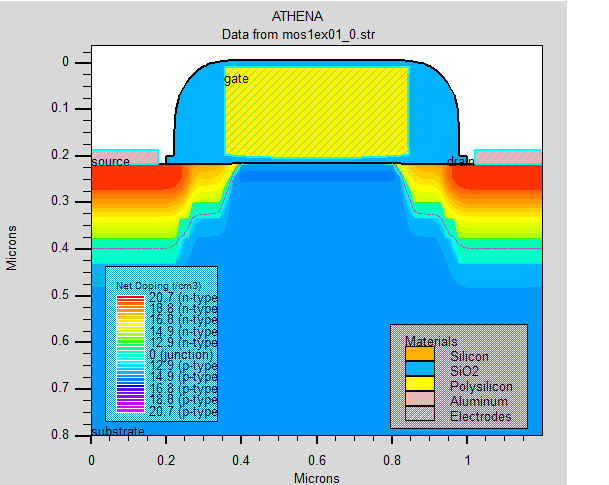

در واقع شکل ظاهری قطعه شامل ناحیه ها و ماده های مورد استفاد انجام پروژه با مطلب...ما را در سایت انجام پروژه با مطلب دنبال می کنید
برچسب : نویسنده : electrical2020 بازدید : 88
در شبیه سازی سه بعدی علاوه بر پارامترهای x و y پارامتر z هم تعریف می شود
هم چنین در قسمت مش بندی عبارت three برای نشان دادن سه بعد تعریف می شود.
go atlas
mesh three
x.m loc=0.0 spacing=0.1
x.m loc=5 spacing=1
y.m loc=0.0 spacing=0.1
y.m loc=5 spacing=1
z.m loc=0.0 spacing=0.1
z.m loc=5 spacing=1

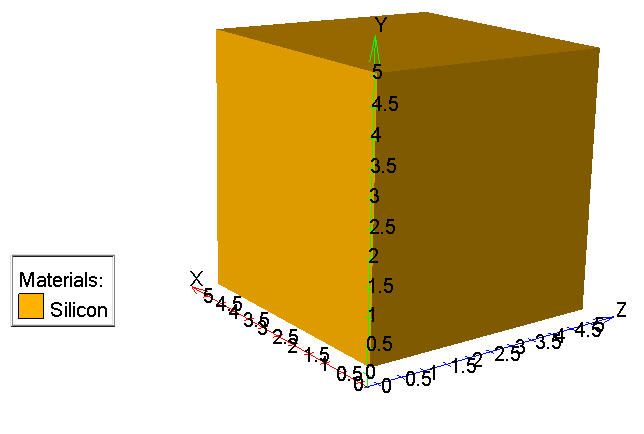

که به صورت زیر خواهد بود
+ نوشته شده در دوشنبه سی ام مرداد ۱۳۹۶ساعت 20:55 توسط R |
انجام پروژه با مطلب...ما را در سایت انجام پروژه با مطلب دنبال می کنید
برچسب : سیلواکو, نویسنده : electrical2020 بازدید : 242
برای نمایش ساختار های سه بعدی از tonyplot 3D استفاده می شود.
ما را در سایت انجام پروژه با مطلب دنبال می کنید
برچسب : معرفی, نویسنده : electrical2020 بازدید : 366
